ICOM-3508

PC/104总线8串口RS485全光隔防浪涌
产品说明书下载 产品使用手册下载 软件下载



串口通信卡:ICOM-3508  PC104总线8串口RSRS485防浪涌(还有带隔离的产品ICOM-3508P)


ICOM-3508是一款PC/104总线的8端口RS-485串口的通信模块。每个端口都带有一个128字节FIFO的缓存和15KVESD,能够为你提供高速、可靠的串行通信端口。每片板卡有独特的自动识别切换电路,可轻松实现识别 RS-485数据流向,实现无跳线的半双工通信串口数据的传送和接收。UART能够在将数据发送到总线之前将其缓冲处理为128字节的数据包,这样能够明显减轻CPU的负担,避免由于未及时响应数据请求的故障所造成的数据丢失。FIFO缓存功能非常适合高速串行通信。


特点:

规格参数

8个独立的RS-485串行端口

传输速率可达115.2Kbps

內置硬件控制流量,不丢失数据

4个端口可选独立/或8个端口共享中断

支持DOS,Windows98/2000/XP、XPE操作系统

总线接口

PC/104

端口数量

8

I/O地址范围

200 H~ 3FFH

IRQ

3, 4, 5, 7, 9, 10, 11,12,15

数据位

5, 6, 7 ,8

停止位

1, 1.5, 2

校验

无校验,偶校验,奇校验

UART

2个16C954

速度

50~921.6Kbps

数据信号

DA+,DA-,GND

浪涌保护

15KVESD

功耗

+5V@200 mA (典型) +5V@ 250 mA (最大).

工作

0℃~60℃

储存温度

-25℃~80℃

订货信息

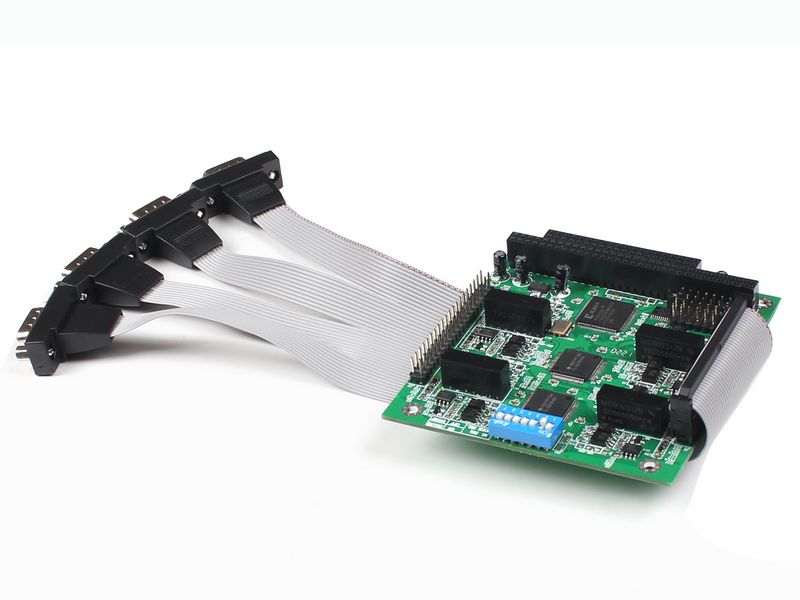

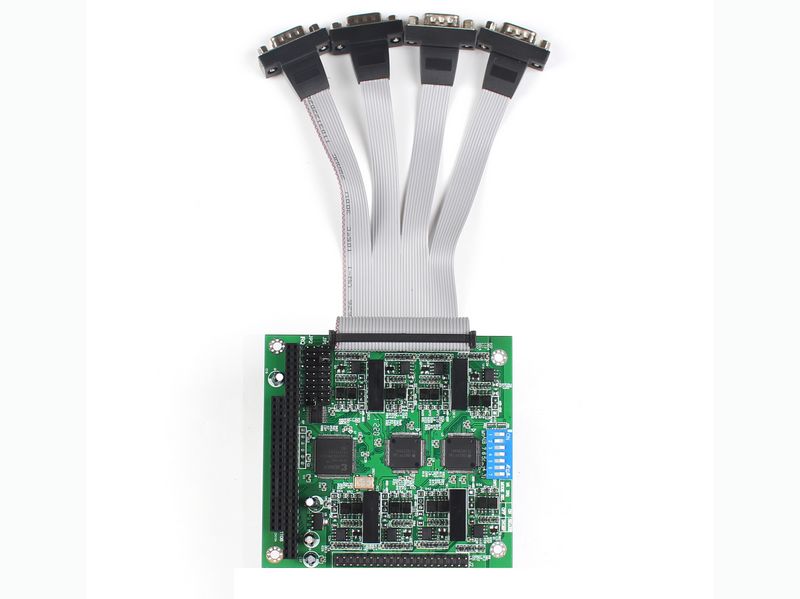

        ICOM-3508P  PC104总线8串口RSRS485防浪涌带隔离
