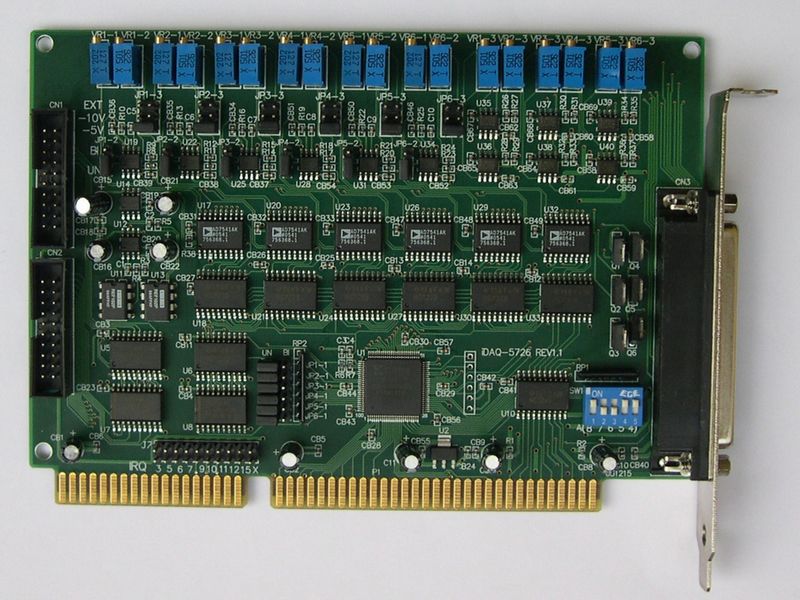

IDAQ-5726
IDAQ-5726是具有6路12位模拟量输出通道的D/A卡。是专门为工业环境设计的，对需要输出多路模拟量或电流环的应用是非常实用的。除了模拟量输出之外，还提供16路数字量输入。TTL兼容的DI和DO端口可以很容易的与端子板连接。
应用
应用
| 产品说明书下载 | 产品使用手册下载 | 软件下载 |
IDAQ-5730能够提供隔离数字量输入通道和隔离数字量输出通道，隔离保护电压可到2,500VDC.它们是要求采取高电压隔离工业应用的理想选择。此外，所有输出通道都提供高电压保护。
特点
| 应用 | |
| PID回路控制 | |
| 可编程电压源 | |
| 伺服控制 | |
| 可编程电流环（汇） | |
| 函数发生器 | |
| 模拟量输出（D/A 转换器） | |
| 通道数 | 6 |
| 分辨率 | 12位，双缓冲 |
| 输出范围 | 单极性：0～5V，0～10V； 双极性：±5V，±10V |
| 电流环（汇） | 4～20mA，外部±10V DC或AC参考电压 |
| 吞吐量 | 15KHz |
| 建立时间 | ≤70毫秒 |
| 精度 | 满量程的 ±0.012% |
| 特点 | |
| 6路独立模拟量输出 | |
| 12位分辨率双缓冲D/A转换器 | |
| 多种电压范围：±5V、±10V，0～5V、0～10V 和4～20mA电流环 | |
| 16路数字量输入及16路数字量输出 | |
| 温度漂移 | 5 PPM/℃（0℃～50℃） |
| 线性度 | ±1/2位 |
| 电压输出电流 | ±5mA (最大) |
| 电流环激励电压 | 最小+8V，最大+36V 或4～20mA(电流环) |
| 复位（上电）状态 | 所有D/A通道在上电后的输出都为0V（双极性和单极性模式） |
| 数字量输入 | |
| 通道 | 16路TTL兼容DI |
| 逻辑电平0 | 0.8V (最大) |
| 逻辑电平1 | 2.0V (最小) |
| 输入负载 | 0.5V @0.4mA最大 (低电平）；2.7V@ 50mA 最小(高电平) |
| 数字量输出 | |
| 通道 | 16路TTL兼容DO |
| 逻辑电平0 | 0.5V @ 8.0mA (汇) |
| 逻辑电平0 | 2.4V @ 0.05mA (源) |
| 一般特性 | |
| 功耗 | +5V @ 500mA(典型),1A(最大)； +12V @ 80mA(典型),110mA(最大) ； -12V @ 60mA(典型),90mA(最大) |
| 工作温度 | 0℃ ～ 50℃ 储存温度：0℃ ～ 65℃ |
| 接口 | 1个DB-37孔型接口；2根20芯针型扁平电缆接口 |
| 尺寸 | 140mm(L)X100mm（H） |
订货信息： IDAQ-5726 ISA总线6路D/A输出卡
